潔凈室圍護結構

一、潔凈室圍護結構的組成：

二、墻板2.1 密胺樹脂面層的墻體板材特點：面層不會生銹，抗沖擊性能優越，加工性能好,可任意切割開孔、切割

、鋸，表面平整度好。2.2 彩鋼板面層的墻體板材特點：與特有龍骨系統相匹配，可以完全平整地與各種組件相銜

接。兩種板材在同一系統中可以互換。2.3 外貼圓弧中置鋁連接墻板系統2.4 內、外部分解圖2.5 內置龍骨外帖石

膏彩鋼板墻板系統2.6 內置風管玻鎂巖棉彩鋼板墻板系統

三、頂板板材采用三明治式結構：兩面為彩鋼板，烤漆，鋼板厚度是0.5毫米；中間為高密度的絕緣的隔熱夾芯，該

型號頂板可供選擇的夾芯材料有巖棉,紙蜂窩,鋁蜂窩等材質,為了增強頂板強度,可在彩鋼板內加入石膏或玻鎂板,人

員可以在上面行走，進行各種維護工作。承重在100公斤以上。板與板之間是內置式鋁龍骨或PVC方管連接的，形成

一連續自支承結構的墻。兩塊板之間的接縫處用硅膠密封處理。頂板用M-8螺紋鋼筋和支架固定在建筑頂上。

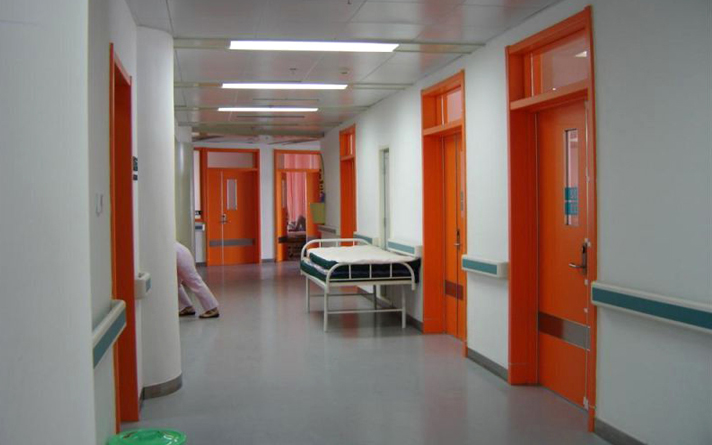

四、門：與墻板雙面平整連接，轉角全部使用圓弧過渡，衛生型升降鉸鏈，按壓式門鎖，自動下密封條。可選擇多

種材質的門:1.鋼制門2.密胺樹脂板門3.彩鋼板門4.不銹鋼門多種形式的潔凈門用于不同的場合:1.平開門2.移門3.

電動移門4.快速卷簾門門與門框密封,平整聯接(雙面光滑)。

五、門鎖及鉸鏈：結構和設計能夠達到雙面完全平滑連接，門鎖系統，應避免手接觸污染。

六、門底自動升降密封條：門框三邊應使用密封膠條和門底自動升降密封條, 保證門體系統的氣密性。

七、電子互聯鎖：1.電插互聯鎖2.電磁互聯鎖  3.陰極互聯鎖

八、窗8.1 圓角窗安裝在彩鋼板或者密胺樹脂板上，由白色或黑色烤漆鋁框和雙層玻璃構成，用專用結構膠密封，

完全與墻板齊平窗戶四角為圓形設計。可與彩板一體化，安裝方便，易于清潔。8.2 方角窗通過排版安裝在彩鋼板

或者密胺樹脂板上，由白色或黑色烤漆鋁框和雙層玻璃構成，與墻板完全齊平，與墻板一體，易于清潔。8.3 應采

用雙層玻璃避免結露，可在單獨的環境生產，避免空腔內集塵，空腔內特殊處理吸附空腔內水分，與墻面平滑連接

九、地面根據不同的需求，采用環氧自流平、PVC卷材和環氧彩砂地面等不同種類材質的地面材料。但具有抗靜電表面的特殊地面材質，同時在一個項目中可以設計為不同顏分不同的潔凈等級的地面。地面與墻板的連接三種地面材料的比較環氧自流坪環氧彩砂PVC化學穩定性好好好表面致密度好好好表面平整度一般,受基層影響大一般好耐溶劑性能差好好強度一般好一般耐沖擊性能差好一般施工難度較大大易使用壽命較短10年7—10年可維護性差差好

十、連接件鋁合金天地軌型材、其他鋁合金型材、1/4 圓弧鋁合金型材、1/8 圓弧鋁合金壓鑄件以及其他輔材輔料

。潔凈室鋁型材及其他 :            材料材質-鋁合金擠壓型材和鋁合金壓鑄件。表面處理-鋁合金型材為陽極氧

化表面處理，除了沒有外露的鋁合金型材；材料厚度-大多數鋁合金型材的厚度為1.2毫米，強度高、尺寸精密并且

容易安裝。圓角的圓弧半徑-圓弧材料采用PVC材質和鋁合金材質，或者交叉搭配使用，符合GMP要求，易于清潔 。

密封膠-白色硅膠用于密封板間的縫隙和板與圓角之間的各種縫隙。黑色硅膠用于密封板與窗之間的縫隙。衛生型鋁

形材部件：易于清潔，用于水平和垂直方向彩板凸角的連接。安裝在拐角處的凹形邊飾，完全與墻面平齊,美觀大方

，方便衛生。墻與地面連接示意圖墻與頂面連接示意圖墻與墻L連接示意圖

十一、旋流擴散板：旋流擴散板,有利于清除房間死角.選用液槽密封高效過濾器,確保零泄露。

十二、上檢修潔凈燈：采用嵌入式上檢修潔凈燈，易清潔，檢修時亦不影響潔凈室內正常生產。

十三、內部通風的整體更衣柜

十四、潔凈電話

十五、微壓差計不銹鋼護套,拆卸后內部仍保持整潔,方便儀表校正。

十六、負壓稱量罩或?qū)恿髟O施負壓稱量罩確保配料稱量過程安全可靠,完全不必擔心交叉污染,高效下均流膜的設計

與使用確保A級區面風速均勻,在0.45m/s正負20%范圍內,符合FDA和歐盟cGMP要求。潔凈室圍護結構示意圖
